西安透水性混凝土采用哪些材料

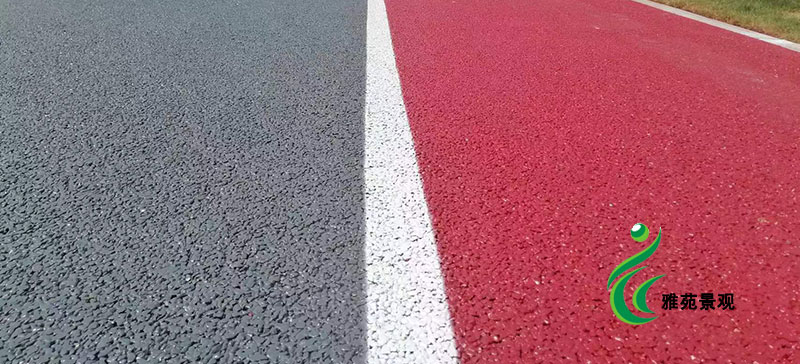

水泥透水性混凝土这是以硅酸盐类水泥为胶凝材料、采用单一粒级的粗骨料，不用或少用细骨料配制的无砂、多孔混凝土。该种混凝土一般采用较高强度的水泥，集灰比为3.0-4.0，水灰比为0.3-0.35。混凝土拌合物较干硬， 采用加压振动成形，形成具有连通孔隙的混凝土。硬化后的混凝土内部通常含有20%左右的连通孔隙，相应的表现密度低于普通混凝土， 通常为1 700-2 200 kg/ m3。抗压强度可达15-35 MPa， 抗折强度可达3-5 MPa， 透水系数为1-15mm/ s。该种透水性混凝土成本低，制作简单， 可用于道路铺筑及预制成品应用。但由于含有较多的连通孔隙， 其强度及耐磨性、抗冻性是工程应用技术主要指标。
